Stalowe słupy komunikacyjne: kręgosłup nowoczesnych sieci

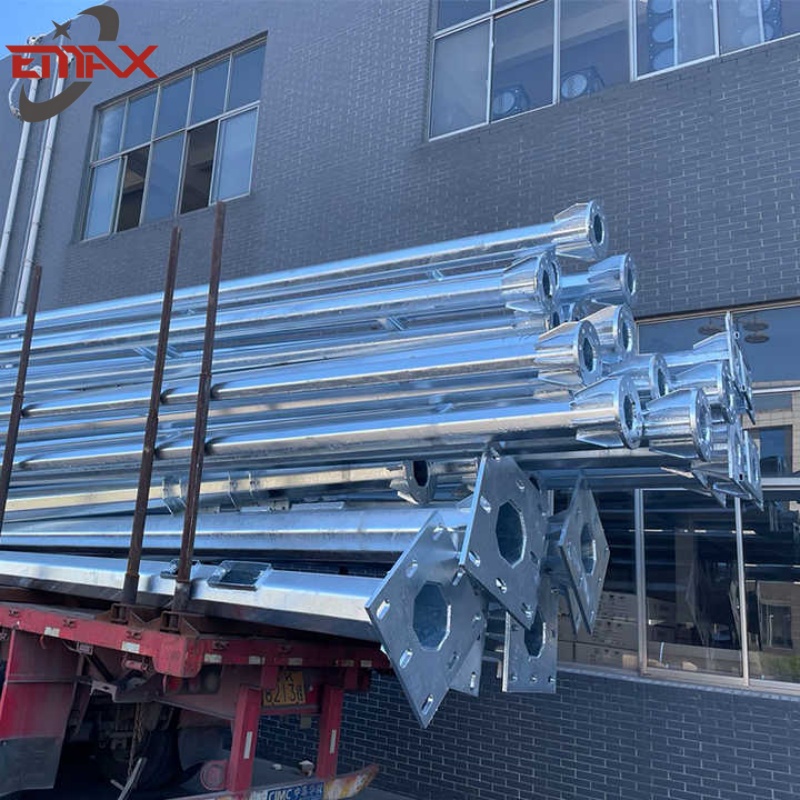

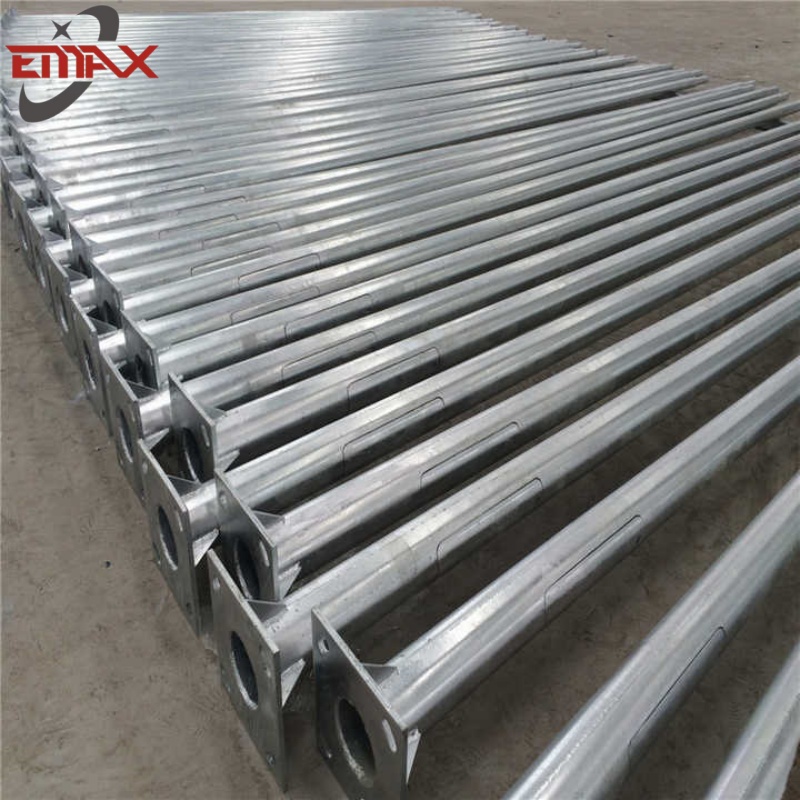

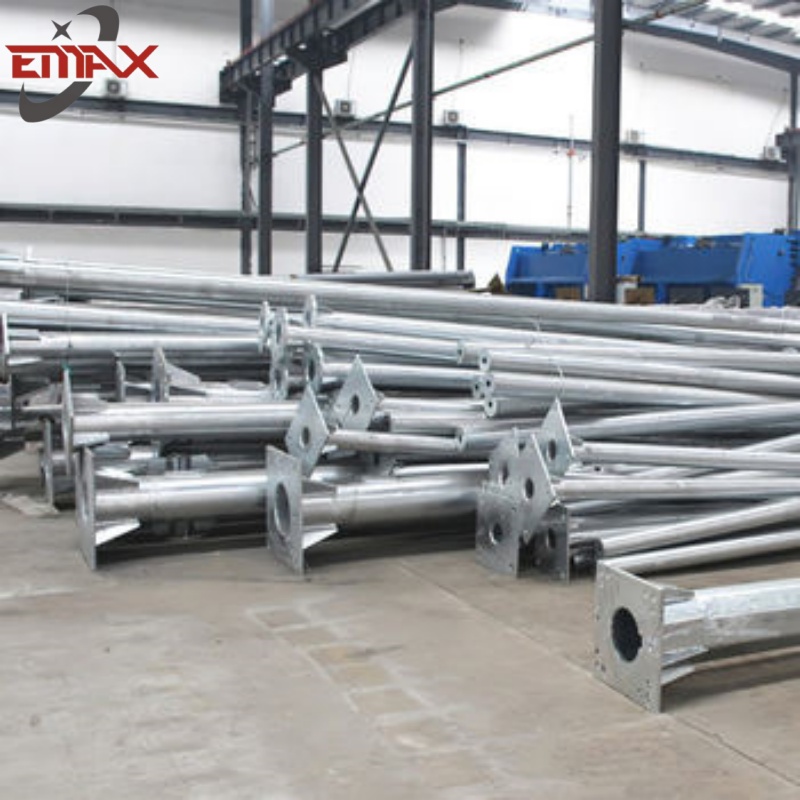

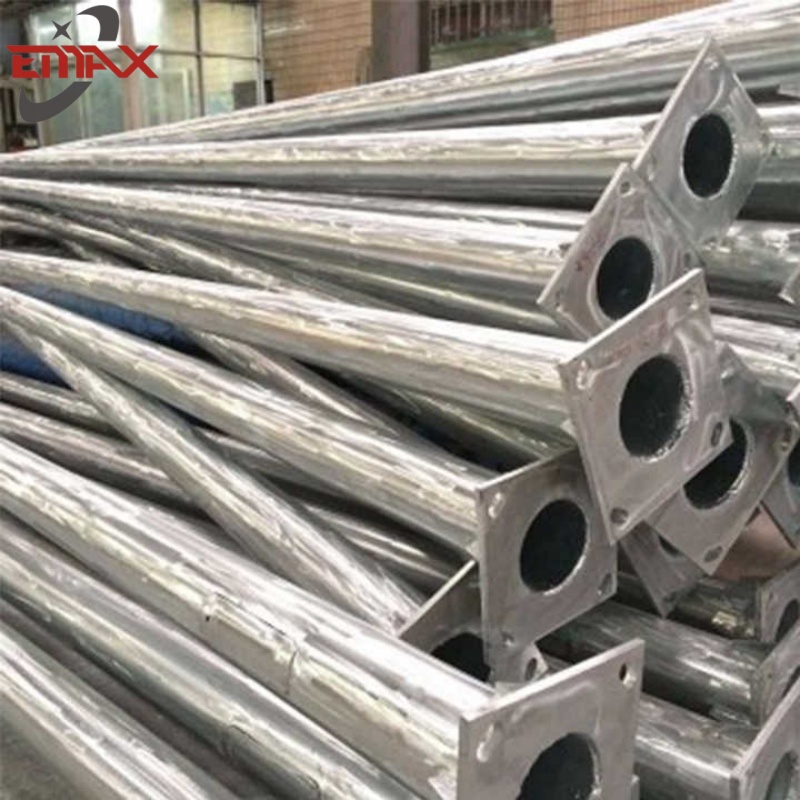

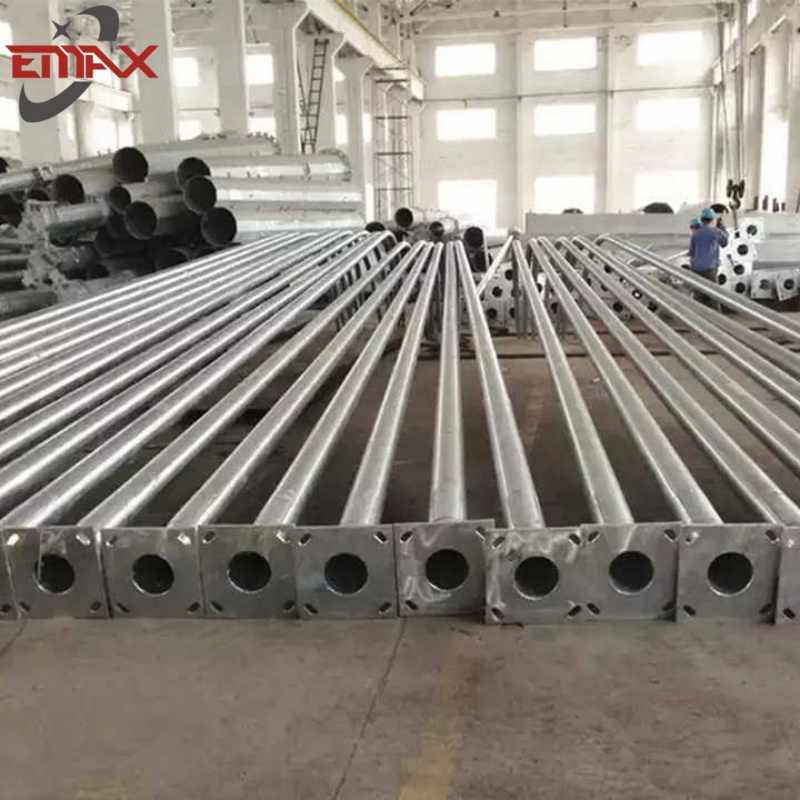

Stalowe słupy komunikacyjne stanowią nieustępliwy szkielet naszego bezprzewodowego świata. Te zwężające się, ocynkowane konstrukcje stalowe, często wznoszące się na wysokość od 30 do 40 metrów, zapewniają brutalną wytrzymałość i wysokość niezbędną do montażu najważniejszego sprzętu elektronicznego, który zapewnia nam łączność. Ich odporność na wiatr, lód i obciążenia fizyczne czyni je lepszymi od drewna lub betonu w wymagających zastosowaniach.

Zamontowane strategicznie wzdłuż słupa, kluczowe komponenty elektroniczne napędzają sieć:

• Anteny: Układy kierunkowych anten panelowych i dookólnych anten sektorowych tworzą główny interfejs radiowy. Te precyzyjnie ustawione pod kątem jednostki przesyłają i odbierają sygnały do/z urządzeń użytkowników i sąsiednich lokalizacji komórkowych. Ich wzmocnienie, szerokość wiązki i polaryzacja są szczegółowo konfigurowane.

• Zdalne jednostki radiowe (RRU): Te odporne na warunki atmosferyczne skrzynki, montowane w pobliżu anten, aby zminimalizować straty sygnału w kablach zasilających, zawierają rzeczywiste nadajniki-odbiorniki radiowe. Obsługują złożoną modulację/demodulację sygnału i wzmacnianie mocy. Wytrzymałe falowody lub niskostratne kable koncentryczne łączą je bezpośrednio z antenami.

• Punkty zakończenia światłowodu: bezpieczne obudowy mieszczą tace połączeniowe i złącza w miejscach, w których kończy się światłowodowy kabel szkieletowy. Wytrzymałe zworki światłowodowe przenoszą następnie sygnał cyfrowy o dużej przepustowości (CPRI/eCPRI) do jednostek RRU.

• Zasilanie i uziemienie: W dedykowanym kanale kablowym znajdują się kable zasilające zasilające sprzęt. Solidny system uziemiający – składający się z grubego drutu miedzianego połączonego bezpośrednio z podstawą słupa i pręta uziemiającego – ma absolutnie kluczowe znaczenie dla bezpieczeństwa (ochrona odgromowa) i zapobiegania zakłóceniom elektrycznym, które mogą zakłócać sygnały.

• Ochronniki przeciwprzepięciowe i zworki: Hartowane współosiowe ochronniki przeciwprzepięciowe (odgromniki) są instalowane na każdym kablu antenowym przed wejściem do obudów. Elastyczne zworki RF wykonują końcowe połączenia.

Sam stalowy słup nie jest pasywny. Działa jak stabilna, uziemiona elektrycznie platforma. Odpowiednie elementy montażowe – wytrzymałe śruby typu U, wsporniki i śruby z kontrolowanym momentem obrotowym ze stali nierdzewnej – zapewniają, że komponenty wytrzymają dziesięciolecia wibracji i warunków atmosferycznych. Obudowy spełniają rygorystyczne wymagania (NEMA 4X/IP66) dotyczące wnikania pyłu i wody. Odporność na korozję wynika z cynkowania ogniowego słupa i zastosowania okuć ze stali nierdzewnej lub malowanej proszkowo. To brzydka, ale żywotna symfonia stali i elektroniki zawieszona wysoko nad ziemią.
